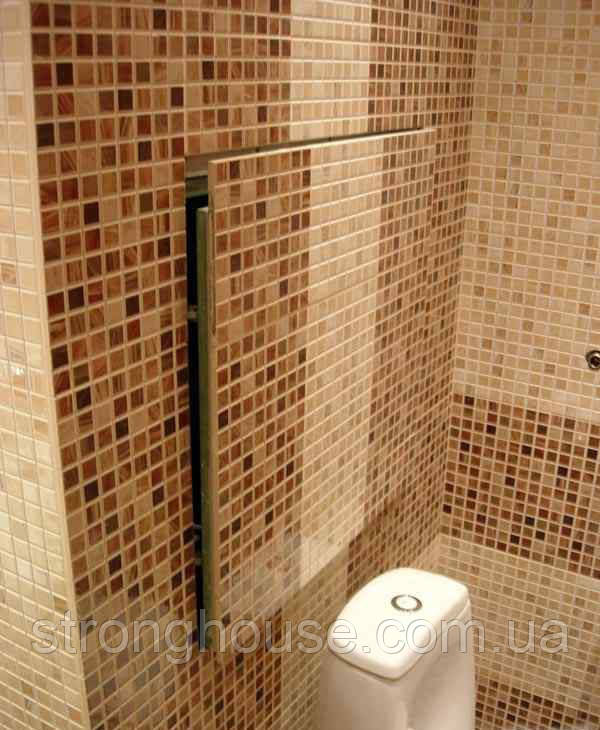

Люки невидимки ревізійні сантехнічні з фронтальним відкриванням тип «ФРН» (ФРОНТАЛЬНО-РАЗВІЖНОЇ НАЖИМНОЇ) розроблені для випадків, коли необхідно виконати ревізійне вікно в стіні, яке потім буде облицювати мозаїкою, плиткою зі структурною (не гладкою) поверхнею, будь-яким типом кахлю, керамогранітом або будь-якими іншими штучними матеріалами з будь-яким типом поверхні. Люки типу «ФРН» такі невидимі, що за ними можна встановлювати навіть сейфи!
Головною особливістю натискних ревізійних люків-невидимок тип «ФРН» є відчинення дверцят за допомогою натискання на нього рукою («клікова система»). Водночас дверцята люка працюють за таким принципом: для відчинення — ви натискаєте на дверцята й вони легко відчиняються, для закриття — вам необхідно підвести дверцята до рами люка та злегка натиснути на них до характерного клацання. Після цього дверцята люка надійно фіксуються в закритому положенні. Цей тип відчинення дверцят люка-невидимки ще називають «клікова система». Таке відкривання можливе завдяки спеціальним кліковим замкам-засувкам типу «Mini Latch», які виготовлені в Німеччині та мають найвищий ступінь надійності. Це дає змогу розширити сферу застосування цієї конструкції ревізійних люків-невидимок. Крім стандартних випадків застосування люків під кахель описаний ранній (см. тип «ФР»), люки типу ФРН застосовуються у випадках, коли до оздоблювального матеріалу неможливо приліпити присоску, наприклад, оздоблення дверцят люка виконується структурною плиткою, мозаїкою й далі.
Монтаж лючка-невидимки тип «ФРН» здійснюється тільки в вертикальні стіни та перегородки, виготовлені з різних будівельних матеріалів (цегла, газоблок, гіпсокартонні системи, піноблок тощо). Конструкція проєми, у який монтується люк, має мати правильну геометрію й бути міцною й міцною. Наприклад, якщо ми хочемо виконати проїм із гіпсокартонних металевих оцинкованих профілів (типу CW 50, CW 75, CW100), тоді обов'язково необхідно в порожнині профілів периметром прорізу вкласти дерев'яний брус, а також усі чотири кути проїму додатково зафіксувати сталевими меблевими куточків. Профіля мають бути надійно «зв'язаними» з основною несною конструкцією профільної системи. Для зручності монтажу, у рамі люка є монтажні отвори діаметром 4 мм.
Під час підбору люка цього типу необхідно дотримуватися такої вимоги: розмір наклейової плитки має бути більшим або дорівнює дверцятам люка, водночас приклейна площа має бути не менш ніж 60% площі плитки. Оптимальний варіант, коли розмір люка-невидимки дорівнює розміру наклейної плитки або кратним розмірам усіх наклейних на нього плиток.
Каркас ревізійного люка цього типу виготовлений зі сталевої труби прямокутного перерізу. Усі металеві частини люка пофарбовані порошковою фарбою й надійно захищені від іржавіння й корозії. Люк забезпечений зсувними подвійними петлями, здатними нести максимальне навантаження.
Ревізійні люки невидимки тип «ФРН» можуть монтуватися в приміщеннях із підвищеною вологістю, а також зовні будівель, водночас на дверцятах люка ми обов'язково замінюємо личкувальну гіпсоконну плиту на цементну армовану плиту «Аквапанель», яка призначена для фасадів.
Люки невидимки ревізійні сантехнічні під кахель, керамограніт із фронтальним відкриванням тип «ФРН» призначені для забезпечення регулярного комфортного доступу до прихованих інженерних мереж і комунікацій, а також до сейфів прихованим за лицьовою частиною стін.
Обмеження:
Люки невидимки ревізійні сантехнічні натискні під кахель, мозаїку, керамограніт із фронтальним відкриванням тип «ФРН» призначені для забезпечення регулярного комфортного доступу до прихованих інженерних мереж і комунікацій, а також до сейфів прихованих за невидимими дверцятами люка.
Люки невидимки типу «ФРН» можна застосовувати житлових і громадських приміщеннях як усередині, так і зовні будівель (зовні, тільки з обов'язковою заміною облицювальної плити).
У нас є завжди ревізійні лючки невидимки типу «ФРН» стандартних розмірів для всіх найпопулярніших форматів личкувальної плитки, мозаїки, керамограніту та ін., а це понад 40 різновидів найменувань!
Також ми виготовляємо лючки цього типу будь-яких розмірів за індивідуальними розмірами раз на 1 мм.
За Вашим бажанням ми самі приїдемо на Ваш об'єкт, знімемо розміри, виготовимо, доставимо та встановимо наші лючки невидимості. Крім цього, надайте гарантію не тільки на лючки невидимості, але й на їх монтаж!
Ми гарантуємо високу якість наших виробів. Наші люки невидимки є екологічно чистими продуктом.
Усі сантехнічні лючки невидимки упаковані в комбіноване паковання з гофрокартону та стрейчевої плівки. До комплекту ревізійного натискного люка-невидимки тип «ФРН» входить: люк — 1 шт., інструкція з монтажу — 1 шт., паковання — 1 шт.
Ми гарантуємо Вам високу надійність і довговічність наших виробів.
Багаторічний досвід роботи в цій галузі, тисячі поставлених лючків і вдячні клієнти, дають нам право сказати — Вам сподобається!
Також бажано завчасно врахувати деякі нюанси й особливості в установленні ревізійних люків:
1. Під час вибору та замовлення невидимого люка під кахель, першим розміром завжди вказується ширина люка в міліметрах, другим — висота, теж у міліметрах.
Наприклад: Невидимий люк під кахель тип ФР (здат відкривання присоском) 300х600 мм. Це означає, що ширина люка — 300 мм, а його висота — 600 мм.
2. Цифри, зазначені в найменуванні люка, є зовнішні розміри рами люка в міліметрах (є зовнішня ширина та висота). У найменуванні люка завжди вказуються тільки два розміри, його ширина та висота. Причому, першим значенням завжди є ширина люка, а другим — висота.
Наприклад: Невидимий люк під кахель тип ФР (здат відкривання присоском) 500х400 мм. Це означає, що ширина люка — 500 мм, а його висота — 400 мм.
3. Для різних типів невидимих люків під плитку є різні методи обчислення розмірів дверцят люка, так:
• Для невидимих люків під плитку тип «ФР», «ФРН», «ФР-Д» або «ФС» потрібно від загальної ширини люка від загальної висоти 45 мм, а від загальної висоти люка загальної висоти 55 мм.
Наприклад: люк під кахель тип ФР 300х600 мм. Отже,
Ширина дверцят люка дорівнює 300 мм — 45 мм = 255 мм,
Висота дверцят люка дорівнює 600 мм — 55 мм = 545 мм.
• Для невидимих люків під плитку тип «Посилений ФР» потрібно від загальної ширини люка високу якість 55 мм, а від загальної висоти люка вирахувати 65 мм.
Наприклад: люк під кахель тип ФР 500х1300 мм. Отже,
Ширина дверцят люка дорівнює 500 мм — 55 мм = 445 мм,
Висота дверцят люка дорівнює 1300 мм — 65 мм = 1235 мм.
• Для невидимих люків під плитку тип «ФР-С» потрібно від загальної ширини люка віднімати 5 мм, а від загальної висоти люка від 5 мм.
Наприклад: люк під кахель тип ФР 300х600 мм. Отже,
Ширина дверцят люка дорівнює 300 мм — 5 мм = 295 мм,
Висота дверцят люка дорівнює 600 мм — 5 мм = 595 мм.
4. Основні два параметри, які необхідні для правильного підбору розміру люка під плитку:
1-й параметр — це розмір наклеюваної на дверцята люка плитки (мозаїки, керамограніту, мармуру тощо).
На дверцятах люка можна приклеювати як одну, так і кілька плиток. Водночас необхідно пам'ятати головне правило: площа контакту між наклеюваною плиткою (плитками) і дверцятами самого люка має бути не менш ніж 60% від загальної площі самої плитки (плиток). Якщо площа наклеювання буде меншою за 60%, це збільшить ймовірність сколювання не наклеєної поверхні дверей плитки. Також треба знати, що чим менше виступає наклеювана плитка за межі дверцят з боку зсувної петлі, тим на більший кут відчиняється дверцята люка. Це зауваження стосується тільки невидимих люків під плитку тип «ФР», «ФРН», «ФР-У» і «Посилений ФР».
2-й параметр — необхідний розмір технологічного отвору.
Проєм має бути досить великим, щоб вільно забезпечити повний доступ не тільки до основних прихованих комунікацій, а й можливість використовувати будівельний інструмент для інсталяції (деінсталяції) прихованих під невидимим люком приладів або комунікацій. Наприклад, для того щоб зняти на поверку лічильник води, необхідний доступ розвідного ключа до його з'єднувальних гайок і можливість вільно обертати цей розвідний ключ.
5. Зазвичай, невидимі люки під плитку (за винятком типів «ФР-С» і «ФС економ» зі знімними дверцятами) встановлюють так, щоб дверцята відчинялися або вліво, або вправо. Вибрати варіант відчинення дверцят люка вправо або вліво легко, необхідно просто перевернути люк на 1800. Люк абсолютно симетричний. Однак за потреби люк можна встановити так, щоб його дверцята відчинялися вгору або вниз. Цей варіант встановлення не зовсім правильний, тому що під час відчинення дверцят вгору вона падатиме вниз тому, що конструкція люка не передбачає механізму фіксації кришки люка у відкритому вгору положенні. Також під час відчинення дверцят люка вниз, її потрібно буде притримувати, щоб вона різко не впала вниз і не розламала кахель, тому що конструкція люка не передбачає механізму фіксації кришки люка у відкритому вниз положенні.
6. Необхідно пам'ятати головне правило: площа контакту між плиткою, що наклеюється, і дверцятами люка має бути не менш ніж 60% від загальної площі самої плитки. Якщо площа наклеювання буде меншою за 60%, це збільшить ймовірність сколювання не наклеєної поверхні плитки. Також не обов'язково плитку наклеювати на дверцята люка симетрично. Вона може слугувати з одного краю дверцят більше, ніж з іншого. Однак чим менше виступає наклейова плитка за межі дверцят із боку зсувної петлі, тим на більший кут можна відчинити дверцята люка. Це зауваження стосується тільки невидимих люків під плитку тип «ФР», «ФРН», «ФР-У» і «Посилений ФР».
7. Приклеювати плитку (мозаїку, керамограніт, мармур тощо) до дверцят Небесний люка рекомендується будь-яким еластичним клеєм типу СМ-117 «CERESIT» або для прискорення процесу монтажу, рідкими цвяхами типу X1 «SEMIN». Однак, остаточне рішення щодо вибору клею, потрібно приймати з огляду на конкретні умови довкілля. Найкраще попередньо проконсультуватися з одним із наших фахівців.
8. Невидимий люк під кахель виготовлений із чорного металу та пофарбований порошковим (молотковим) способом. Таким самим способом, наприклад, фарбують усі автомобілі. Це найнадійніший спосіб захистити всі металеві елементи невидимих люків від корозії на багато років навіть в умовах постійного вологого середовища. На дверцятах люка надійно закріплена гіпсолоконна вологостійка плита «KNAUF».
9. Мінімальної площі приклеювання плитки до дверцят Небесний люка як такої не існує. Просто необхідно пам'ятати, чим більше суспензій не приклеєної плитки на дверцятах, тим вища ймовірність її сколювання під час відкривання або зачинення. Особливо це правило стосується люків, які відкриваються присоском (типи «ФР», «ФР-С» і «ФС економ»). Ми рекомендуємо таке правило: площа контакту між плиткою, що наклеюється, і дверцятами люка має бути не менш ніж 60% від загальної площі самої плитки. Якщо площа наклеювання буде меншою за 60%, це збільшить ймовірність сколювання не наклеєної поверхні плитки.
10. Зазвичай силікон, нанесений периметром шва плитки, повністю застигає через 24 години (залежно від температури та вологості довкілля). Однак, ми рекомендуємо, через 24 години, після нанесення силікону, відчинити дверцята люка та залишити їх у відкритому положенні ще на 24 години, щоб остаточно «застигл» силікон із торця, тобто в тому місці, де він прилягає до сусідньої плитки.
11. На всіх наших невидимих ревізійних люках під плитку встановлені найнадійніші механізми замикання. Однак, ми додатково подбали про наших клієнтів. Ми передбачили легкий і простий спосіб заміни цих механізмів-фіксаторів у разі їхньої відмови. Самі механізми та їхні відповідна частини кріпляться на болтиках під хрестову викрутку і, їх можна легко та швидко поміняти. Однак Вам це не знадобиться.
12. Конструкція кривого люка під кахель забезпечує необмежену кількість або частоту відчинення та зачинення дверцят. Люк дуже надійний, міцний і довговічний.
13. Якщо ваш невидимий люк під притку був правильно встановлений (згідно з вкладеною інструкцією з монтажу) і правильно експлуатується, дверцята люка ніколи не провисатимуть допустимі проектніх проміжків. Однак задутся питанням, чому «друг» починає провисати дверцята люка?
а) Найчастіше провисання дверцят люка відбувається в момент коли, на відчинені дверцята люка хтось випадково або випадково спирається рукою й деформує механізм петлі, навантажуючи дверцята своєю вагою над допустимими для неї навантажень. Це може статися не тільки під час монтажу люка, але й під час його експлуатації.
б) інший випадок, коли монтажник люка наклеює на дверцята люка плитку важче рекомендовані для неї навантаження. У цьому разі дверцята провиснуть донизу відразу або провиснуть з часом у процесі її експлуатації. Щоб цього не сталося, необхідно перед купівлею люка повідомити менеджеру про те, якою товщини, якого типу та якого формату плитку ви збираєтеся наклеювати на дверцятах люка. Менеджер за Вас розрахує теоретичну вагу наклейної плитки та скаже, чи можна застосовувати обраний тип люка. Допустимі навантаження вказані на цьому сайті в таблиці на сторінці кожного типу люка, а також у прайсі кожного типу люка.
14. Виготовлення люка за індивідуальними розмірами займає від 5 до 10 робочих днів, залежно від складності й обсягу замовлення.
15. На дверцятах Небесний люк під плитку встановлена гіпсолоконна плита «KNAUF». Вибір на ній зупинився не випадково. Вона досить міцна, тому що до її складу входять армувальні волокна (фібра). Ця плита має гарну адгезію до всіх клейових сумішей Вона вологостійка, що необхідно для експлуатації наших люків у санвузлах, душових, ванних та інших приміщеннях. Також ця плита має екологічний сертифікат відповідності.
16. Невидимі люки під кахель заборонено встановлювати в підлогу. Конструкція люка не передбачає навантажень, які сприймають на себе підлогові люки. Інакше, наступаючи на кришку люка, можна провалитися вниз і травмуватися.
17. Усі невидимі ревізійні люки під притку тип «ФР», «ФРН», «ФР Посилений», «ФР-У», «ФР-Д» мають зсувну петлю. Однак люки тип «ФР», «ФРН», «ФР Посилений», «ФР-У» мають зсувну петлю, яка складається з двох ланок. І тільки люк типу «ФР-Д» (подвійний зсув) має 3-х ланок петлю, що дає змогу повністю зрушувати дверцята вбік. Цей тип люка розроблений для тих випадків, коли перед люком є будь-яка перешкода, наприклад: нога умивальника, унітаз, колона тощо.
18. У цьому разі необхідно розглянути застосування одного з таких типів люків: «ФР-Д» (подвійного зсуву), «ФР-С» і «ФС економ». У цьому разі для правильного підбору типу люка необхідно проконсультуватися з одним із наших фахівців. Всі ці люки виготовляються індивідуально за Вашими розмірами.
19. У момент зсуву кришки люка тип «ФР-Д» (подвійне зміщення) дверцята виступають максимально на 120 мм від площини рами люка. Однак, під час розрахунку максимального винесення дверцят люка, потрібно ще врахувати товщину наклейованої на дверцятах люка плитки та найкльошового шару, на який вона буде наклеєна.
20. Гарантія на всі наші люки становить один рік. Однак на прохання клієнтів і з огляду на надійність наших люків, ми можемо продовжити гарантію на люки на два, три й більше років. Оскільки фактичний термін експлуатації наших люків необмежений.
Основні | |
---|---|
Застосування люка | Під плитку |
Спосіб установки | Настінний |
Спосіб відкривання люка | Натискний |
Країна виробник | Україна |
Колір | Чорний |
